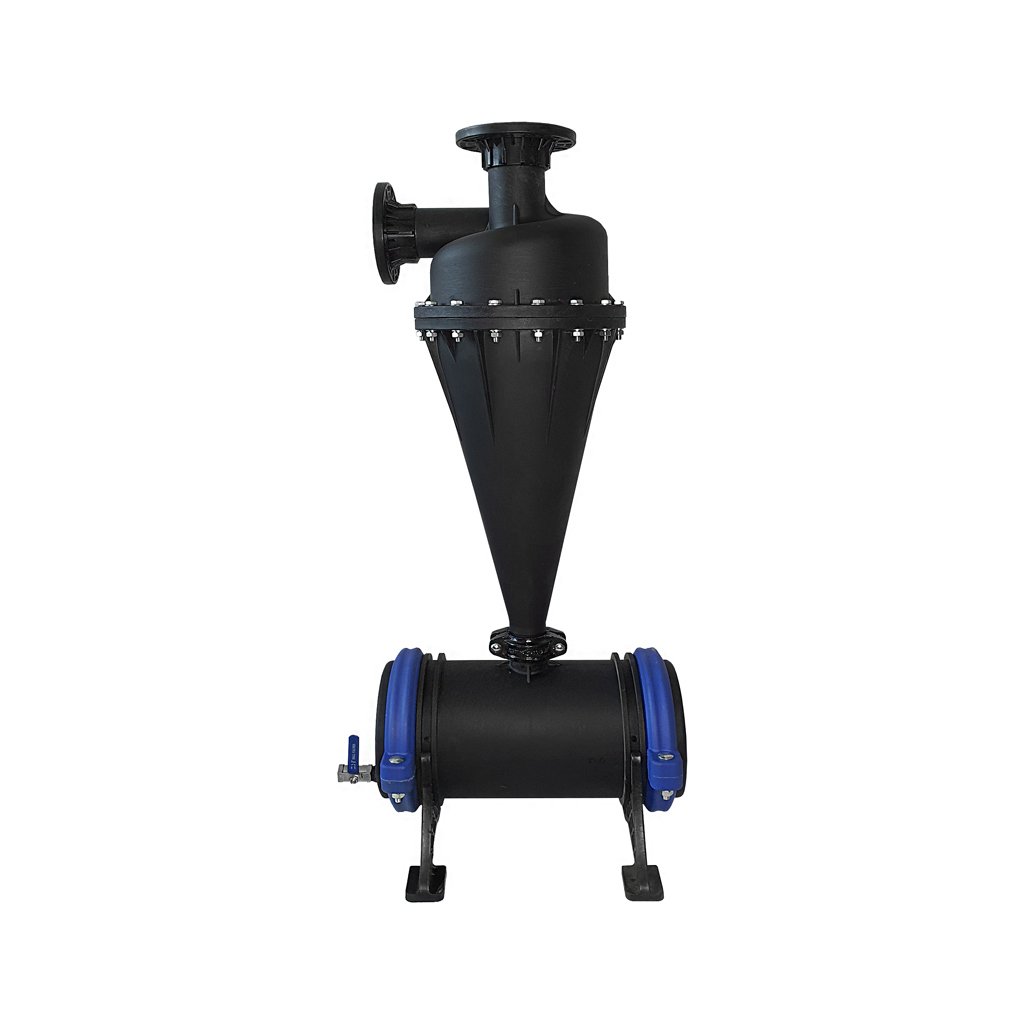

Hydrocyklonový odlučovač písku 4"
Kód: P13242
Detailní popis produktu
Separátor písku HydroCyklon pomocí centrifugální síly usazuje písek do spodní části nádrže a takovým způsobem dokáže vyfiltrovat velké množství písku z vody. Nádrž lze jednoduše vyprázdnit přes vypouštěcí kohoutek.
Po separátoru písku silně doporučujeme instalovat také mechanický filtr..
Protipříruby k navaření nebo na závit, nebo spojovací těsnění a šrouby, ty se dokupují zvlášť podle typu potrubí, lze koupit v topenářských a instalatérských obchodech, nebo prodejnách s průmyslovou armaturou.
Hydrocyklonové odlučovače písku řady VORTEX jsou navrženy pro následující jmenovité průtoky:
- 2" varianta: Průtok 30 m³/h
- 3" varianta: Průtok 50 m³/h
- 4" varianta: Průtok 100 m³/h
Přehledné srovnání parametrů
Pro správné fungování hydrocyklonu je zásadní dodržet doporučený průtok. Centrifugální (odstředivá) síla, která písek odděluje, totiž vzniká právě rychlostí proudící vody. Při příliš nízkém průtoku ztrácí filtr svou účinnost.
| Rozměr připojení | Jmenovitý průtok | Objem nádrže na písek | Hmotnost zařízení | Odkazy na produkt |
|---|---|---|---|---|
| 2" (přírubová) | 30 m³/h | 16 litrů | 17,5 kg | Zobrazit 2" variantu |
| 3" (přírubová) | 50 m³/h | 16 litrů | 20,0 kg | Zobrazit 3" variantu |
| 4" (přírubová) | 100 m³/h | 28 litrů | 28,5 kg | Zobrazit 4" variantu |
Všechny tři modely pracují shodně v rozsahu tlaku 2 až 8 barů
Aby hydrocyklonový separátor písku fungoval správně, musí průtok vody vytvořit dostatečnou odstředivou sílu (tlakovou ztrátu přibližně 0,2 až 0,5 baru). Funkční rozsah průtoku se u těchto typů zařízení obvykle pohybuje v rozmezí 70 % až 110 % jejich jmenovité kapacity.
Pokud průtok klesne pod spodní hranici, voda uvnitř rotuje pomalu a písek nepadá do sběrné nádrže, ale pokračuje dál do systému. Pokud horní hranici výrazně překročíte, extrémně vzroste tlaková ztráta a hrozí mechanické obroušení (eroze) vnitřních stěn filtru
Zde jsou reálné funkční (operační) rozsahy průtoků pro jednotlivé velikosti:
2" Hydrocyklon (Jmenovitý: 30 m³/h)
- Minimální funkční průtok: cca 20–22 m³/h (pod tuto hodnotu separátor ztrácí účinnost).
- Maximální funkční průtok: cca 33–35 m³/h (nad tuto hodnotu rapidně roste odpor a opotřebení).
3" Hydrocyklon (Jmenovitý: 50 m³/h)
- Minimální funkční průtok: cca 35 m³/h
- Maximální funkční průtok: cca 55 m³/h
4" Hydrocyklon (Jmenovitý: 100 m³/h)
- Minimální funkční průtok: cca 70 m³/h
- Maximální funkční průtok: cca 110 m³/h
Parametry
| Připojení | 4", přírubová |
| Průtok | 100 m³/h |
| Pracovní tlak | 2 - 8 bar |
| Objem nádrže | 28 lit. |
| Hmotnost | 28,5 kg |
Rozměry
| A | 1440 mm |
| B | 520 mm |
| C | 524 mm |
| D | 1260 mm |
| E | 250 mm |
Doplňkové parametry
| Kategorie: | Velkokapacitní filtry |
|---|---|
| Hmotnost: | 30 kg |
