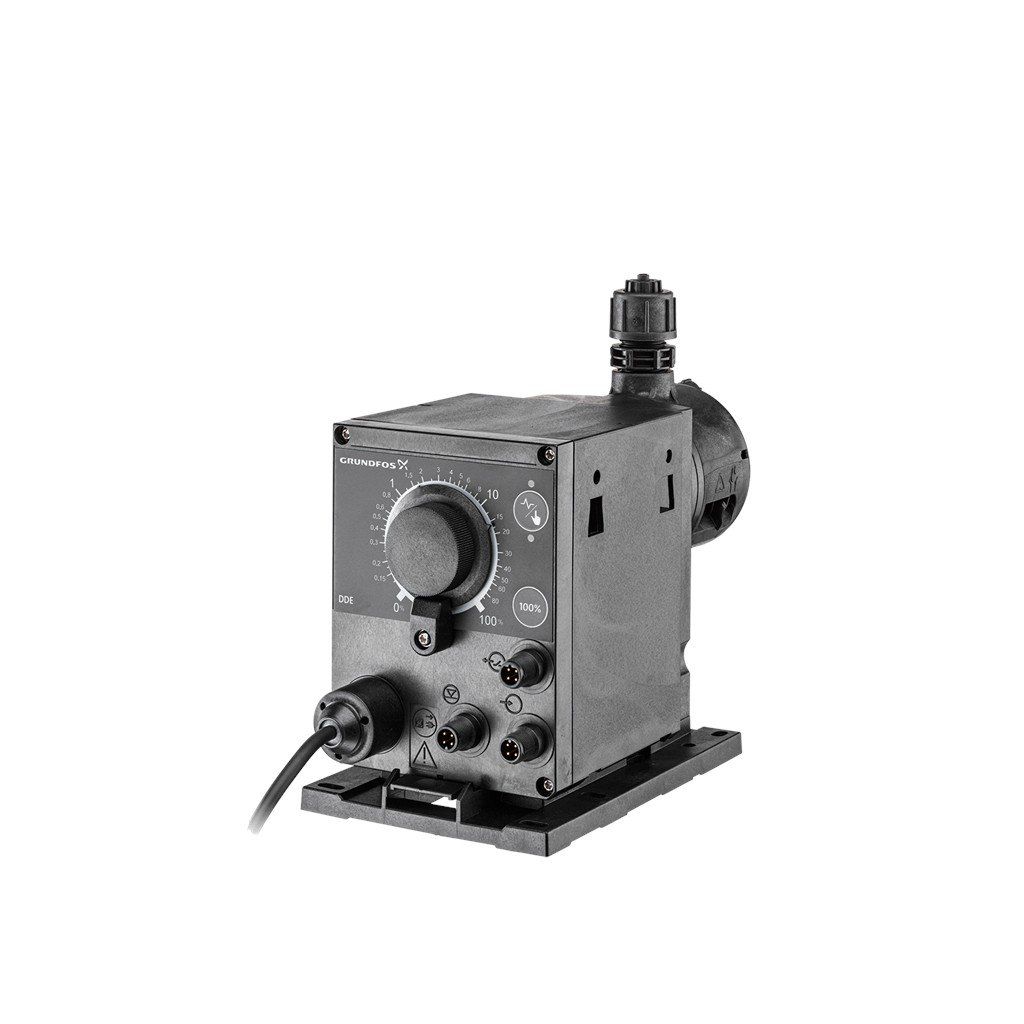

Dávkovací čerpadlo Grundfos DDE 15-4 PR impulzní
Kód: P13362
Související produkty
Detailní popis produktu
DDE 15-4 PR-PP/E/CX-32I002FG
SMART Digital DDE je kompaktní objemové membránové dávkovací čerpadlo s pohonem s proměnnými otáčkami (krokový motor) a inteligentní řídicí elektronikou s minimální spotřebou energie. Série SMART Digital Dosing pracuje po celé délce zdvihu k zajištění optimální přesnosti, zahlcení a sání v případě odplyňovacích kapalin. Doba jednotlivých výtlačných zdvihů se liší podle objemu, čímž je dosaženo optimálního hladkého a plynulého průtoku. Západková montážní deska umožňuje instalaci ve třech různých polohách bez použití jiného příslušenství. Průtok dávkování lze pomocí nastavovacího ovladače na logaritmické nastavení nastavit od 0,1 do 100 %.
Dávkovací hlava obsahuje:
|
Provozní režimy:
|
Další charakteristické vlastnosti:
|
Vstupy/výstupy signálů:
|

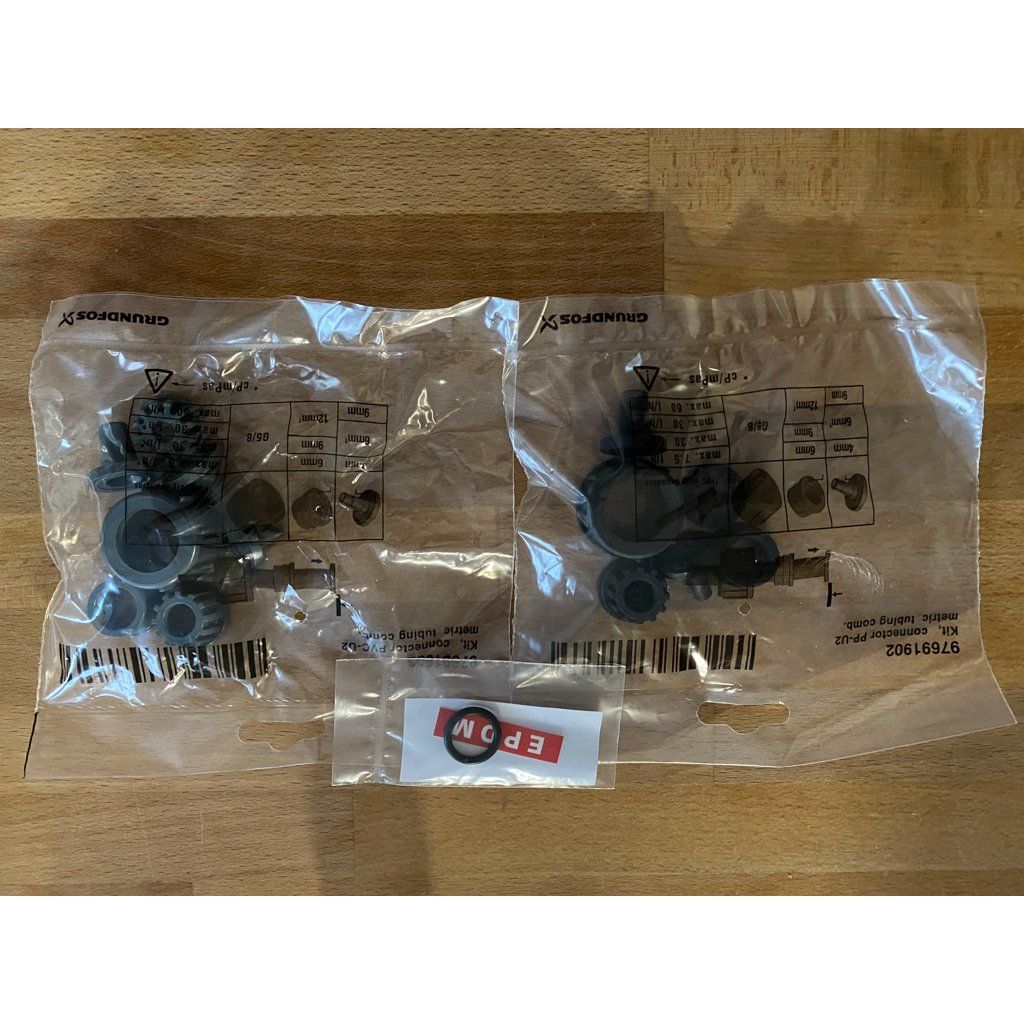

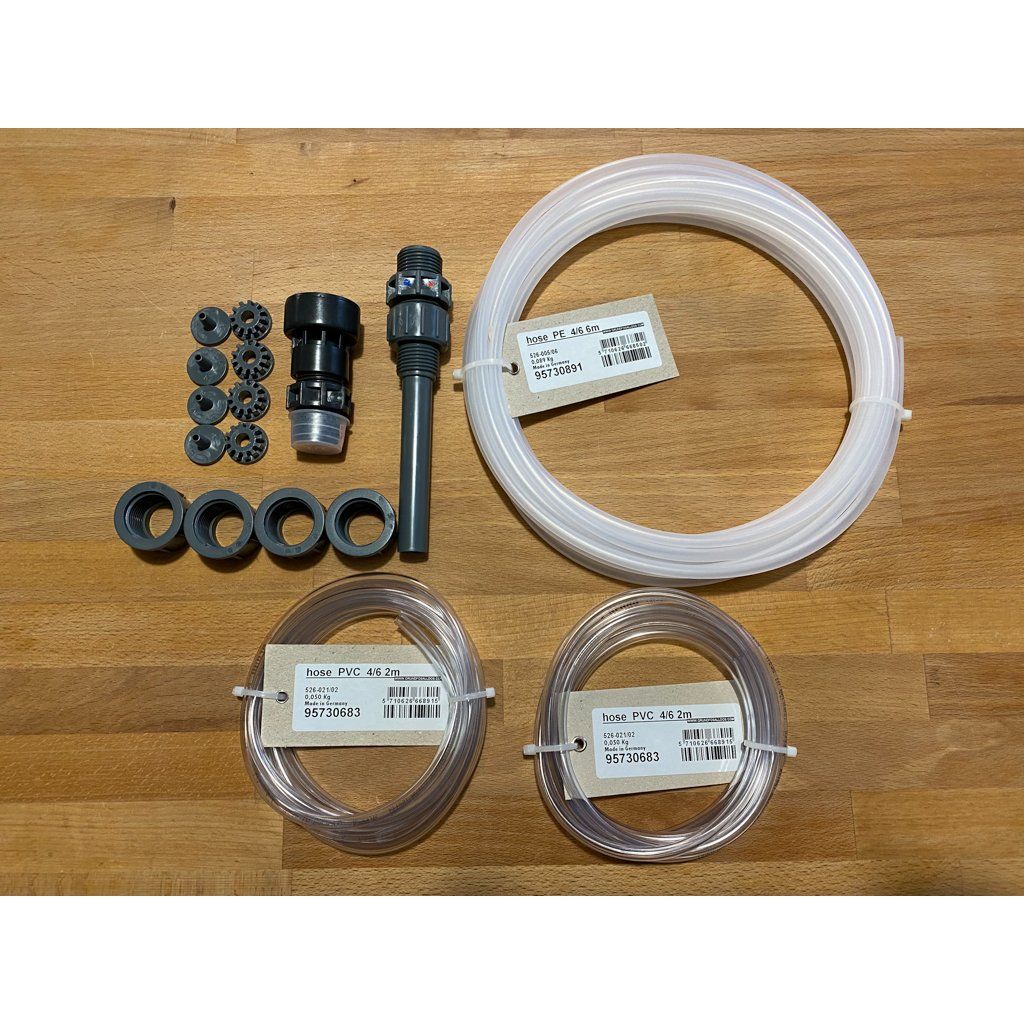

Instalační sada obsahuje:
|
| Řídící jednotky: | ||
| Varianty řízení: | PR | |
| Řízení od hladiny: | ANO | |
| Pulzní řízení: | ANO | |
| Vstup externí zastávka: | ANO | |
| Výstupní relé: | Ano | |
| Kapalina: | ||
| Čerpaná kapalina: | Voda | |
| Rozsah teploty kapaliny: | 0 .. 45 °C | |
| Vybraná teplota kapaliny: | 20 °C | |
| Hustota: | 998,2 kg/m³ | |
| Technické parametry: | ||
| Max. průtok: | 15 l/h | |
| Min. průtok: | 15,0 ml/h | |
| Otočte dolů poměr: | 1:1000 | |
| Schválení: | CE, CSA-US, EAC, RCM | |
| Typ ventilu: | S pružinou (HV verze) | |
| Maximální viskozita při 100 %: | 500 mPas | |
| Maximální viskozita při pomalém módu 50 %: | Není k dispozici mPas | |
| Maximální viskozita při pomalém módu 25 %: | Není k dispozici mPas | |
| Přesnost a opakovatelnost: | 5 % | |
| Materiál: | ||
| Dávkovací hlava: | PP (polypropylén) | |
| Kulový ventil: | Keramický | |
| Al₂O₃ | ||
| Těsnění: | EPDM | |
| Instalace: | ||
| Rozsah okolní teploty: | 0 .. 45 °C | |
| Maximální provozní tlak: | 4 bary | |
| Typ připojení sacího hrdla: | Hadice | |
| Typ připojení výtlačného hrdla: | Hadice | |
| Instalační sada: | ANO | |
| Typ instalace: | 9/12 mm až do 60 l/h, 13 barů | |
| Potrubní přípojka - vstup: | 12. září | |
| Potrubní přípojka - výstup: | 12. září | |
| Max. sací výška během provozu: | 6 metrů | |
| Max. sací výška během zavodňování: | 3 m | |
| Elektrické údaje: | ||
| Napájecí vstup P1: | 19 Z | |
| Frekvence el. sítě: | 50 / 60 Hz | |
| Jmenovité napětí: | 1 x 100–240 V | |
| Krytí (IEC 34-5): | IP65 / TYP 4X | |
| Délka kabelu: | 1,5 m | |
| Zástrčka: | Zástrčka SCHUKO | |
| Zapínání hrdý: | 25A při 230V po dobu 2 ms | |
| Jiné: | ||
| Čistá hmotnost: | 2,03 kg | |
| Hrubá hmotnost: | 2,63 kg | |
| Země původu: | FR | |
| Číslo tarifu: | 84135040 |
Název výrobku
DDE 15-4 PR-PP/E/CX-32I002FG
Objednací číslo
98147297
EAN kód
5711490473940
Cena
1022 EUR
Technické parametry
Max. průtok
15 l/h
Min. průtok
15,0 ml/h
Otočte-dolů poměr
1:1000
Schválení
CE, CSA-US, EAC, RCM
Typ ventilu
S pružinou (HV verze)
Model
A
Maximální viskozita při 100 %
500 mPas
Maximální viskozita při pomalém módu 50 %
Není k dispozici mPas
Maximální viskozita při pomalém módu 25 %
Není k dispozici mPas
Přesnost a opakovatelnost
5 %
Materiálně
Dávkovací hlava
PP (polypropylén)
Kulový ventil
Keramický
Al₂O₃
Těsnění
EPDM
Instalace
Rozsah okolní teploty
0 .. 45 °C
Maximální provozní tlak
4 bary
Typ připojení sacího hrdla
Hadice
Typ připojení výtlačného hrdla
Hadice
Instalační sada
ANO
Typ instalace
9/12 mm až do 60 l/h, 13 barů
Potrubní přípojka - vstup
12. září
Potrubní přípojka - výstup
12. září
Max. sací výška během provozu
6 metrů
Max. sací výška během zavodňování
3 m
Kapalina
Čerpaná kapalina
Voda
Rozsah teplot kapaliny
0 .. 45 °C
Vybraná teplota kapaliny
20 °C
Hustota
998,2 kg/m³
Elektrické údaje
Napájecí vstup P1
19 Z
Frekvence el. sítě
50 / 60 Hz
Jmenovité napětí
1 x 100–240 V
Krytí (IEC 34-5)
IP65 / TYP 4X
Délka kabelu
1,5 m
Zástrčka
Zástrčka SCHUKO
Zapínací hrdí
25A při 230V po dobu 2 ms
Řídící jednotky
Varianty řízení
PR
Řízení od hladin
ANO
Pulzní řízení
ANO
Vstup externí Stop
ANO
Výstupní relé
Ano
Jiné
Čistá hmotnost
2,03 kg
Hrubá hmotnost
2,63 kg
Země původu
FR
Číslo tarifu
84135040
Doplňkové parametry
| Kategorie: | Dávkovací čerpadla |
|---|---|
| Hmotnost: | 3.5 kg |
| EAN: | 5711490473940 |
